Le système OPTIFIVE® : la précision du point pivot 5 axes.

Il est utilisable sur tout type de configuration de tête. Doté de 3 capteurs reliés à une interface tactile, le logiciel OPTIFIVE® permet de connaître la précision de la machine outil et de calculer les nouveaux paramètres du point pivot 5 axes (RTCP, TRAORI, TCP…).

Afin de valider les résultats de l’OPTIFIVE®, la géométrie de la machine doit être connue.

DSC03626-optifive-ok-2-ok

Les avantages du système OPTIFIVE® pour les machines outils 5 axes :

Mesure du point pivot 5 axes
Diminue les temps d’intervention sur machine
Système de métrologie indépendant de la machine
Mesure tous types de cinématique 5 axes
Fourniture d’un PV de mesures RTCP, par machine

Avec le logiciel OPTIFIVE®, nous configurons le type de la cinématique de la machine et les courses des axes circulaires. Le logiciel génère le programme à insérer dans la commande numérique, ensuite l’acquisition des données s’exécute et, éventuellement, les nouveaux paramètres du point pivot sont calculés. Suivant les modèles, ces paramètres sont à insérer dans la commande numérique.

L’utilisation est simple. Le système OPTIFIVE® peut être utilisé par l’opérateur de la machine de façon préventive ou avant chaque usinage de pièces à forte valeur ajoutée.

Simple, rapide, précis : EFFICACE !

Durée : 3h00 par machine
Prérequis et conditions de mesure préventive :
* Machine propre et disponible.
* Prix forfaitaire pour 3h00, sans les frais de déplacement.

En Option :
Correction du point pivot 5 axes
Mesure des correctifs du point pivot
Fourniture d’un PV de mesures avant/après, par machine

Durée :1 h30 par machine
Prérequis et conditions de mesure corrective :
* Machine propre et disponible.
* Prix forfaitaire pour 1h30, sans les frais de déplacement.



Une mesure simple et fiable en 7 actions

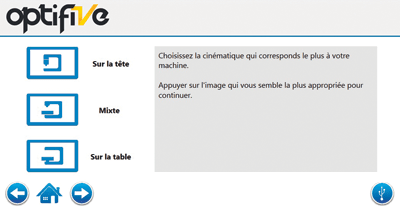

1) Choisissez votre Cinématique 5 axes
2 axes rotatifs sur la tête (tête twist)
2 axes rotatifs sur la table (table tilting)
Mixte 1 axe rotatif sur la tête et 1 sur la table

2) Choisissez votre Commande Numérique
Heindenhain, Siemens, Fanuc, Power Automation, Haas, Mapps IV, Num, WinMax, Autres

3) Génération du programme CN
C’est le logiciel qui génère le programme en fonction des amplitudes angulaires définies
Introduction du programme générer dans la CN machine.

4) Mesure en automatique du point pivot
Activation de la communication Bluetooth® entre la platine de mesure et la tablette tactile.
Acquisition des points de mesure selon les amplitudes angulaires définies.
Calcul immédiat grâce à un puissant algorithme, des nouvelles valeurs.

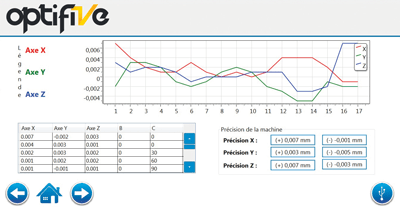

5) Résultat immédiats

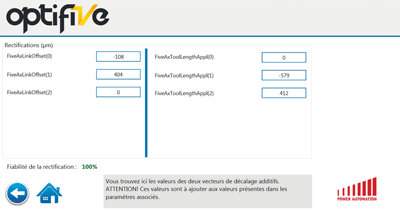

Le système calcul les nouvelles valeurs à introduire dans la CN.

6) Modifications des paramètres
Les nouveaux paramètres machine sont introduit par l’opérateur

7) Contrôle Finale
Relancer le programme CN et valider les résultats de l’optimisation du point pivot

Étendue de la fourniture :

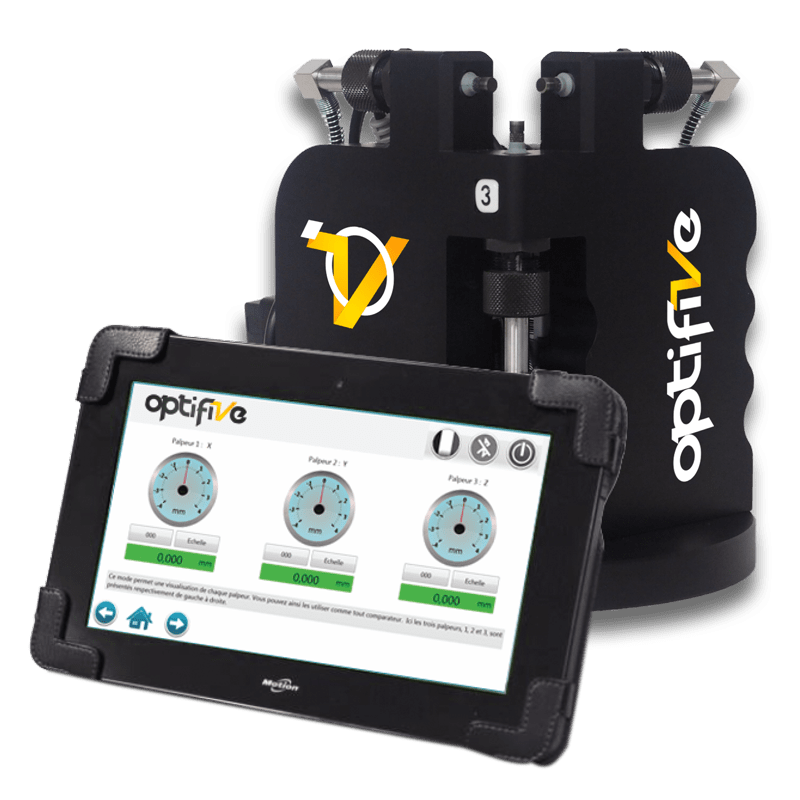

Platine de mesure Bluetooth équipée de 3 capteurs de mesure haute résolution (ST)
Une tablette tactile sous Windows, avec logiciel OPTIFIVE® préinstallé
Un mandrin de contrôle Cylindrique adapté à votre machine-outil (Option)
Une sphère de contrôle avec compensation radiale adapté à votre machine-outil
Une rehausse de platine de mesure, pour axe rotatif sur la tête
L’ensemble est fournis dans une mallette avec son certificat de contrôle

Le système OPTIFIVE® a été développé par la société EMCI. Celle-ci est spécialisée dans le domaine de la mesure, la calibration par interféromètre laser, le diagnostic par jauge Ballbar et la vérification géométrique de machines outils, depuis près de 20 ans.
